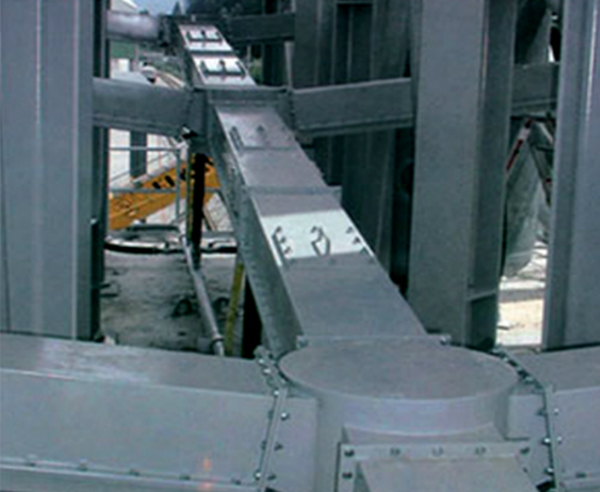

空气斜槽

一、概述

XZ型空气输送斜糟(空气斜槽)适用有于输送水泥等易流态化粉状物料，对粒度大、水分多、流态化性能差的物料不宜使用。空气斜槽以高压离心风机（9-19：9-26型）为动力源，使密闭输送斜槽中的物料保持流态化向倾斜向下的一端缓慢的流动。本机主体部分无传动部件，密封操作管理方便，设备重量轻，电耗少，送能力大，容易改变输送方向，采用新型涂沦透气层等优点。

二、空气斜槽技术性能列表如下：

项目			型号
项目			200	250	315	400	500
空气斜槽槽体内宽度			200	250	315	400	500
产量 t/h	8°	水泥	22	40	70	130	220
	8°	生料	16	30	55	100	165
	10°	水泥	40	65	120	250	400
	10°	生料	30	55	90	185	300
风压KPa			2--3
风量m3/m2.min			1.5--2

三、空气斜槽安装：

1、一般直线输送安装进出料向下倾斜6--10度，空气斜槽上下槽体及各槽衔接处做到切实可靠的密封（可加垫）； 2、需转弯用90度弯（分左右）； 3、需分岔用三通槽或四通槽并在分岔后加载气阀。以控制流态化物料的流向，保证物料“允气”用风，停用段则能减少风量耗费； 4、输送线过长或分岔后的下槽体侧面再加风机；空气斜槽的耗气量计算公式如下： V=60×α×(B/1000)×L 式中V—耗气量m3/h α—单位面积透气层的耗气量一般为2.0--3m3/m2 min; B—斜槽宽度mm； L—斜槽长度m。 5、本空气斜槽排风在出料槽上槽体排风，经排风管道后应进入小型布袋除尘口，其风量为所需风量的1.5倍,排风口处上槽压力要求保持再0左右。
